CALCOLARE LA LUNGHEZZA DEL TUBO
La durata di un tubo può essere aumentata mediante corrette misure e installazioni.
Per calcolare la lunghezza del tubo flessibile assemblato:
L: Lunghezza totale del tubo flessibile assemblato
B: minima disponibilità di una parte diritta di tubo all’estremità (entrambe) del tubo assemblato, misurata dall’estremità finale esterna di ogni raccordo.
Queste 2 sezioni diritte sono richieste per prevenire un eccessivo concentrazione di pressione direttamente dietro i raccordi
R: raggio di curvatura
T: lunghezza addizionale
La lunghezza minima di B, dipendentemente dal diametro del tubo, dovrebbe essere:
| DN | 6 | 8 | 10 | 12 | 16 | 20 | 25 | 32 | 40 |
| B (mm) | 90 | 100 | 110 | 120 | 130 | 140 | 160 | 180 | 200 |
TOLLERANZA LONGITUDINALE
| Lunghezza (mm) / Length (mm) | Tolleranze fino a Ø 25 / Tolerances up to Ø 25 | Tolleranze da Ø 32 a Ø 50 / Tolerances from Ø 32 to Ø 50 |
| Fino a / Up to 630 | +7 mm / -3 mm | +12 mm / -4 mm |
| 630-1250 | +12 mm / -4 mm | +20 mm / -6 mm |
| 1250-2500 | +20 mm / -6 mm | +25 mm / -6 mm |
| 2500-8000 | +1.5 % / -0.5 % | |
| Oltre / Over 8000 | +3 % / -1 % |

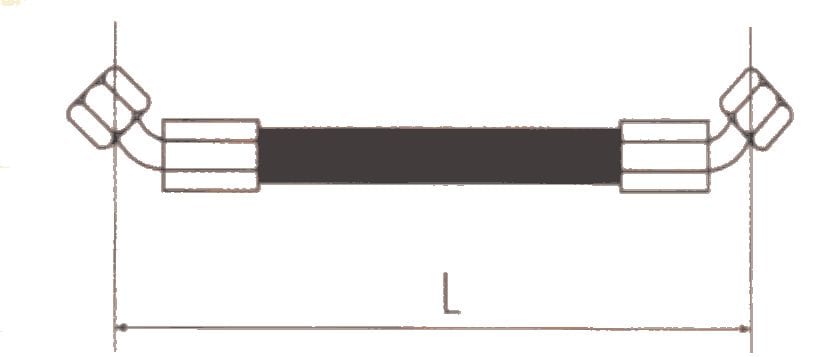

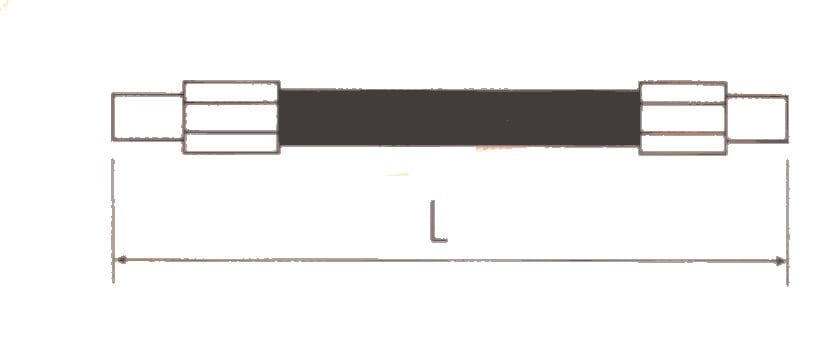

CORRETTA LUNGHEZZA DI ASSEMBLAGGIO
